Clip-top

Charnière 71T7590

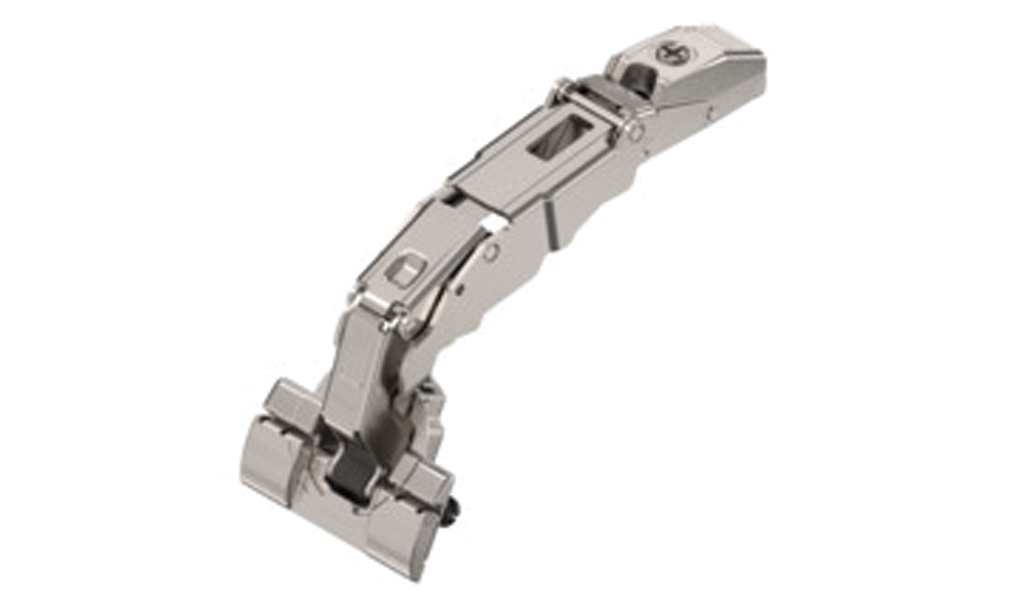

CLIP top Charnière grand angle 155°

Code: 2370065

Blum

Ajouter au panier

FICHE TECHNIQUE

Charnière encombrement 0 grand angle 155°, Porte en applique, Boîtier: INSERTA

Réference : 71T7590

Code article : 02370065

Caractéristiques :

Couleur / Surface : nickelé

Quantité par emballage : 125

Poids par 1.000 Pièce en kg : 195,34

Application : Charnière encombrement 0 grand angle

Coude : Porte en applique

Angle d’ouverture : 155

Mécanisme de fermeture : ressort

Type du cache : 70.4503

Matériau boîtier : Boîtier acier

Finition boîtier : nickelé

Fixation boîtier : INSERTA

Largeur de la bride : 57

Longueur de la bride : 22

Hautuer de la bride : 4.8

Diamètre perçage du boîtier : 35

Diamètre des perçages de fixation : 8

Distance entre les perçages : 45

Pos. excentrée des perç. de fixat.par rapport au perç. du boîtier : 9.5

Profondeur de perçage boîtier : 11.7

Cote de perçage minimale : 3

Cote de perçage maximal : 8

Matériau du bras de charnière : Zamac

Finition du bras de charnière : nickelé

Cote de collision (hauteur du bras de charnière) : 62

Cote fixe/réglage en usine : 11

Type de réglage latéral : avec vis

Réglage latéral : +/- 2 mm

Type de réglage de la profondeur : confortable avec vis sans fin

Réglage en profondeur : + 3/- 2 mm

Jeu de la porte : 1.5

Composition d'article : 1 pièce

Mode d'emballage : emballage industriel

Télécharger
