Modul

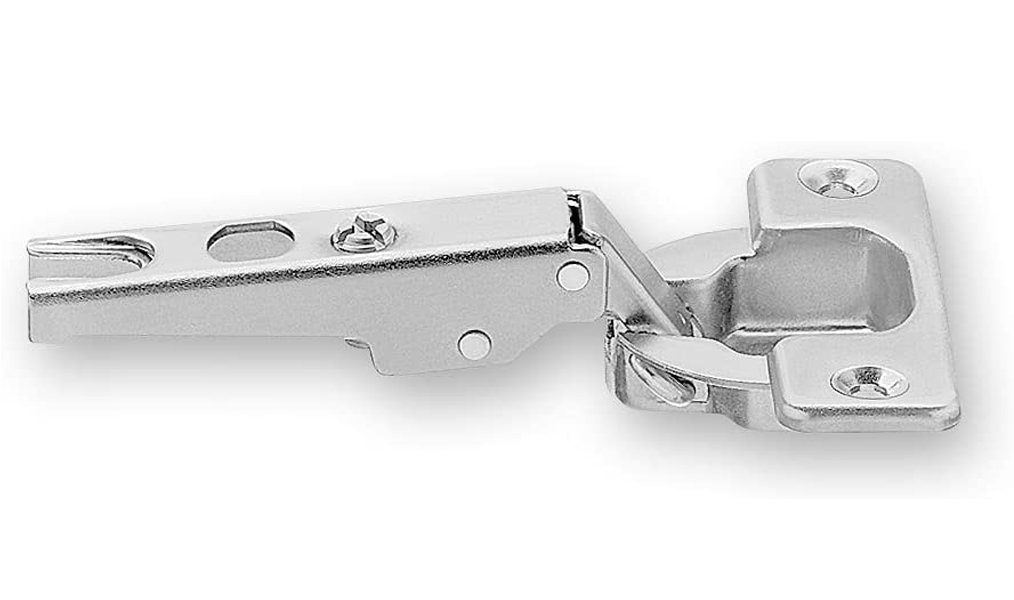

Modul charnière stand. 100°, porte en applique, boîtier: Expando
Code: 1848463
FICHE TECHNIQUE
Modul charnière stand. 100°, porte en applique, boîtier: Expando.
Référence : 91M258E.E0
Code article : 1848463
Couleur : Nickelé
Application : Charnière standard
Quantité par emballage : 250
poids par 1.000 pièce en kg : 68,48
Caractéristiques:
*Coude: Porte en applique.
*Angle d’ouverture: 100.
*Mécanisme de fermeture: Ressort.
*Type du cache: 90M2503.
*Matériau boîtier: Boîtier acier.
*Fixation boîtier: Expando.
*Largeur de la bride: 57.
*Longueur de la bride: 20.
*Hautuer: de la bride 3.2.
*Diamètre perçage du boîtier: 35.
*Diamètre des perçages de fixation: 8.
*Distance entre les perçages: 45.
*Pos. excentrée des perç. de fixat.par rapport au perç. du boîtier: 9.5.
*Profondeur de perçage boîtier: 10.5.
*Cote de perçage minimale: 3.
*Cote de perçage maximal: 6
*Matériau du bras de charnière: Acier.
*Finition du bras de charnière: Nickelé.
*Cote de collision (hauteur du bras de charnière): 20.
*Cote fixe/réglage en usine: 11.
*Type de réglage latéral: Avec vis.
*Réglage latéral: +/- 2 mm.
*Type de réglage de la profondeur: Avec vis.
*Réglage en profondeur: +/- 2 mm.
*Jeu de la porte: 0.
*Accessoires charnière: Embase 194E6100, prémontée.
*Composition d'article: 1 pièce.
*Mode d'emballage: Emballage industriel.
