Copmosante portes relevantes

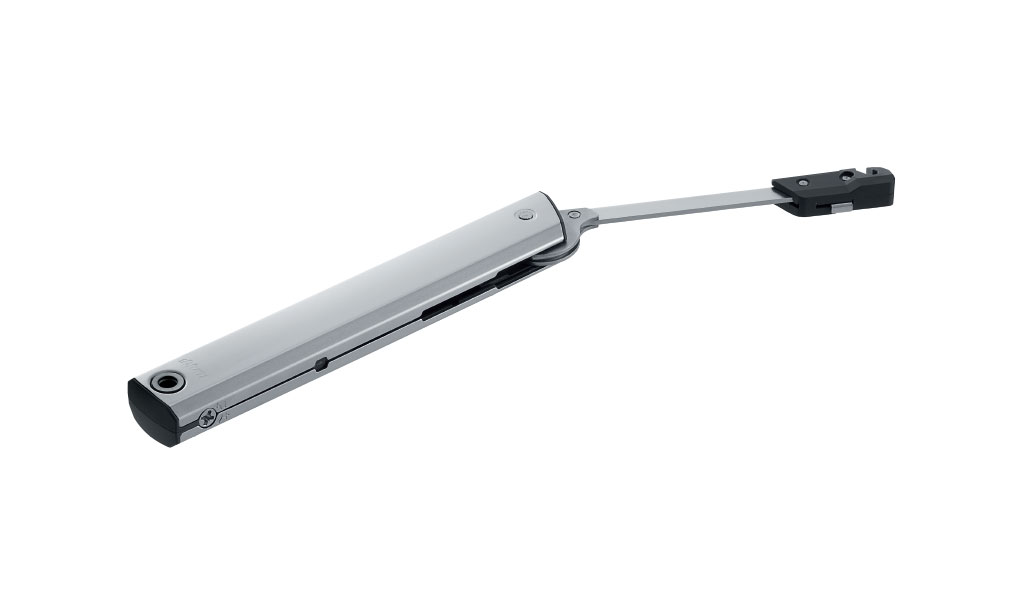

Réservoir de force 20K1501T Blum

Set réservoirs de force pour Aventos HK-XS Blum.

Code: 8041284

Blum

Ajouter au panier

FICHE TECHNIQUE

Réservoir de force pour porte relevale pivotante AVENTOS HK-XS, avec TIP-ON

Libelle : 20K1501T

Référence : 08041284

Facteur de puissance : 800-1600 (réservoir de force d'un seul côté)

Profondeur int. mini corps de meuble : 125 mm

Angle d'ouverture : 105°

Fixation sur corps de meuble : Par vissage

Symétrique : Oui

Composants : Un seul réservoir de force (bras intégré) qui se fixe d'un seul côté

Remarques : Sélection de resérvoir de force :

* Facteur de puissance LF = Hauteur de corps KH (mm) x Poids de façade avec double du poids de la poignée (Kg)

* En cas d'utilisation des deux côtés, le facteur de puissance est doublé

* Pour les faces en bois, utiliser 4 vis agglo

(609.1x00) par côté. Pour les cadres alu

larges, utiliser 4 vis à tôle à tête fraisée

(660.0950)

* Pour les faces en bois, utiliser 2 vis agglo(609.1x00) . Pour les cadres alu larges, utiliser 4 vis à tôle à tête fraisée(660.0950)

Schema technique
Télécharger
