Systèmes de coulisses pour tiroirs

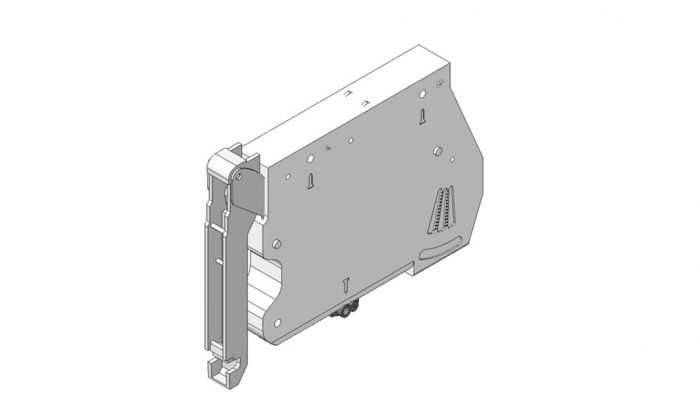

Réservoir/bras de force 20K2700.05

Set réservoirs de force avec bras pour Aventos HK

Code: 9390652

Blum

Ajouter au panier

FICHE TECHNIQUE

Set réservoir de force avec bras pour Porte relevable pivotante HK (Adaptable au SERVO-DRIVE)

Libelle : 20K2700.05

Référence : 09390582

Couleur : Zingué

Profondeur int. mini corps de meuble : 207 mm

Fixation sur corps de meuble : Par vissage

Symétrique: Oui

Composants : 2 Réservoirs de forces symétriques (bras intégrés) + 6 Vis agglo Ø 4x35 mm + Limiteur d'angle d'ouverture prémonté

Remarques : Sélection de reservoir de force :

Facteur de puissance LF =

Hauteur corps de meuble KH (mm) x poids de

façade avec double du poids de la poignée (kg)

* Facteur de puissance LF = Hauteur corps de meuble KH (mm) x poids defaçade avec double du poids de la poignée (kg)

* Pour les zones de chevauchement, nous recommandons le réservoir de force le plus puissant !

* Pour les faces en bois, utiliser 4 vis agglo (609.1x00) par côté. Pour les cadres alu larges, utiliser 4 vis à tôle à tête fraisée (660.0950) par côté

Facteur de puissance LF =Hauteur corps de meuble KH (mm) x poids defaçade avec double du poids de la poignée (kg)

Schema technique
Télécharger
